DAEHO COOLER

Cooling System

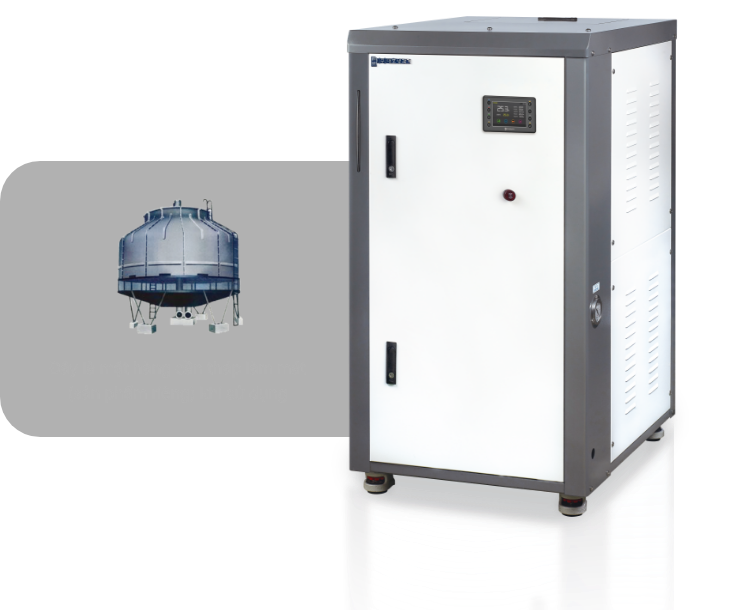

Thiết bị làm lạnh theo kiểu làm lạnh nước

W SERIES

Khả năng làm lạnh xuất sắc, độ bền vượt trội, nâng cao tính năng suất bằng
cách kiểm soát nhiệt độ ổn định và chính xác

FEATURE

Khả năng làm lạnh ổn định hơn A series
Tối đa hóa năng lực sản xuất trong môi trường thoải mái với độ ồn thấp
Có thể tự động vận hành quay về trạng thái cũ sau khi bị ngắt điện
Chống tạp âm tốt và giúp vận hành máy móc an toàn
Có thể kiểm tra xem máy móc có điều gì bất thường không qua màn hình LCD
Dễ di chuyển do có gắn bánh xe

Options 1. Có thể điều chỉnh nhiệt độ ở phạm vi rộng -15℃~+80℃
bằng cách thiết lập điều khiển nhiệt độ
2. Có thể lựa chọn nước nóng/ nước lạnh
3. Có thể điều khiển chính xác dưới ±1℃

Thông số kỹ thuật tiêu chuẩn

구분	DH-2W	DH-3W	DH-5W	DH-7.5W	DH-10W	DH-15W	DH-20W	DH-30W	DH-40W	DH-50W
Công suất máy nén (Kw,(HP))	1.5(2)	2.25(3)	3.75(5)	5.6(7.5)	7.5(10)	11.2(15)	15(20)	22.5(30)	30(40)	37.5(50)
Công suất làm lạnh(at 20℃,(Kcal/h))	5,600	8,400	14,000	21,000	28,000	42,000	56,000	84,000	112,000	140,000
Đường kính ống dẫn (lỗ hút/tháo)(A,(inch))	25A(1")				40A(1-1/2")			50A(2")
Đường kính ống nước làm lạnh (A,(inch))	25A(1")			40A(1-1/2")		50A(2")		65A(2-1/2")
Môi trường làm lạnh	Nước, Hóa chất chống đông, Nước siêu tinh khiết, Nước chưng cất
Môi chất làm lạnh	R-22 / R-407C
Cân nặng (Kg)	110	150	250	290	430	530	680	830	930	1,100
Công suất máy bơm (Kw)	0.75				1.85			3
Pump Head (M)	35							28
Lưu lượng của máy bơm (L/min)	72				150			300
Phương thức hiển thị thiết lập	Màn hình LCD theo kiểu kiểm soát nhiệt độ tự động kỹ thuật số
Thiết bị an toà	Cảnh báo mức nước thấp, Cảnh báo áp suất thấp/áp suất cao, Cảnh báo nhiệt độ thấp/nhiệt độ cao, Cảm biến rò rỉ khí ga, Ngăn chặn quá tải dòng điện, Ngăn chặn pha ngược và mạch điện cảm biến dòng điện, Chức năng ngăn chặn đông cứng và nổ, Cảm biến dòng nước(option)
Dung tích bình chứa (L)	55		110	140	170	250	300	450	550	650
Kích thước (LxWxH,(mm))	780 x 605 x 1,080		850 x 665 x 1,280	1,310 x 760 x 1,350		1,500 x 800 x 1,450	1,745 x 900 x 1,550	1,980 x 950 x 1,773		2,230 x 950 x 1,773
Tổng điện năng tiêu thụ (Kw/h)	2.3	3	4.6	6.5	9.5	14	17	25	34	47
Thông số kỹ thuật của nguồn điện (V)	AC 1Φ220V 50/60Hz AC 3Φ220/380/440V 50/60Hz		AC 3Φ 220/380/440V 50/60Hz

Thông số kỹ thuật và vẻ bên ngoài của tất cả các sản phẩm đều có thể được thay đổi mà không báo trước nhằm cải tiến chất lượng sản phẩm.
(Các tùy chọn: Điều chỉnh nhiệt độ ±0,1℃ , máy làm lạnh nhiệt độ siêu thấp -80℃ , sản xuất theo yêu cầu đặt hàng)

Sơ đồ dòng

ACompressor
BOil Separator
CAircooled Condenser
DReceiver Tank
EFilter Drier
FSight Glass
GSolenoid Valve
HExpansion Valve
IAccumulator
JWater Tank & Senser
KEvaporator
LCity Water Supply
MWater Return
NWater Supply
OWater Gauge
PBy-Pass Valve
QCirculation Pump
RDrain Valve
SDigital Pressure
TCooling Water Return
UCooling Water Supply
VCooling Pump
WCooling Tower

Mục đích sử dụng

- Ngành công nghiệp
  máy công cụ Máy tiện CNC, trung tâm gia công, máy cắt, máy uốn, máy khoan, máy mài, máy ép phun, máy phay
- Ngành công nghiệp linh kiện/
  vật liệu Ô tô, điện thoại di động, vật liệu mới, nguyên liệu thô, màn hình, hóa chất, đồ điện tử, bột giấy, hàng dệt may, nhựa
- Ngành công nghiệp máy
  điều hòa không khí Tòa nhà, khu nghỉ dưỡng, trung tâm thể thao, viện dưỡng lão, khách sạn, sân bay, trường học, bể bơi, bệnh viện
- Ngành công nghiệp
  máy móc Báo chí, Nhà máy, Xây dựng, Thiết bị y tế, Chế biến thực phẩm, Bao bì, Giấy, Điện
