Cooling System

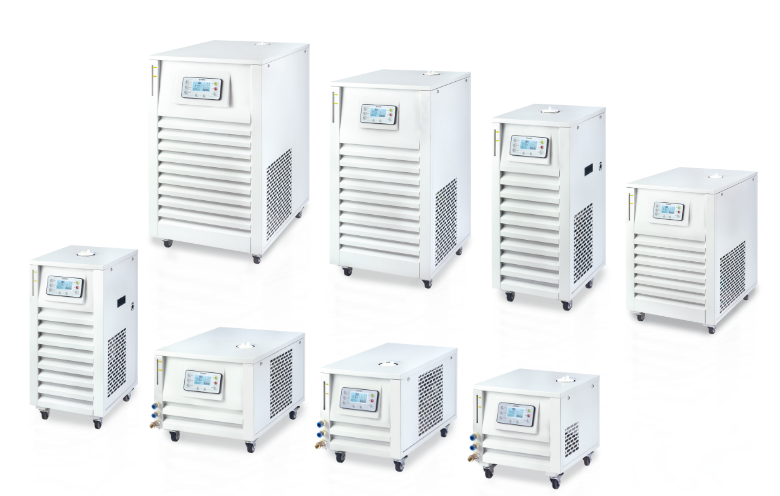

공냉식 일체형 소형 냉각기
M/MP SERIES
콤팩트한 사이즈로 설치 용이, 고효율 냉각능력,
자유로운 물공급, 안정적으로 온도를 제어합니다.
FEATURE
공통
- 보기쉬운 표시방식과 간단한 컨트롤방식으로 쉽게 사용이 가능함
- 콤팩트한 사이즈와 캐스터 장착으로 어느 공간에도 설치와 이동이 용이함
- 저소음으로 실내에 설치가 용이함
안전장치
M/MP Series
- 저수위 알람(냉각기 가동중단)
- 고압/저압 알람(냉각기 가동중단) M/MP-6~M/MP-8
MP Series
- 컨트롤 상부 유량표시 가능(L/min)
- 상한/하한유량 알람(냉각기 가동중단)
- 고온/저온경보 알람(냉각기 가동중단)
옵션 485통신포트를 이용한 기타장비와 연동가능(MP-SERIES)
standard Specification 표준사양
| 제품명 | M-1/MP-1 | M-2/MP-2 | M-3/MP-3 | M-4/MP-4 | M-5/MP-5 | M-6/MP-6 | M-7/MP-7 | M-8/MP-8 | |
|---|---|---|---|---|---|---|---|---|---|
| 압축기 출력(Kw,(HP)) | 0.09(1/8) | 0.18(1/4) | 0.25(1/3) | 0.37(1/2) | 0.75(1) | 1.12(1.5) | |||
| 냉각능력(at 20℃,Kcal/h) | 350 | 800 | 1,000 | 1,400 | 2,400 | 3,500 | |||
| 배관관경(A,(inch)) | 입/출구 | 15(1/2") | 20(3/4") | ||||||
| 드레인 | 15(1/2") | ||||||||
| 냉각매체 | 물, 부동액, 초순수물, 증류수 | ||||||||
| 냉매 | R-134A / R-404A | R-22 / R-404A | |||||||
| 무게(Kg) | 31 | 37 | 38 | 43 | 47 | 76 | 83 | 115 | |
| 펌프 출력(Kw) | 94 | 94 | 94 | 94 | 94 | 370 | 370 | 370 | |
| 펌프 양정(M) | 7 | 7 | 7 | 7 | 7 | 15 | 15 | 15 | |
| 펌프 최대 유량(L/min) | 15 | 15 | 15 | 15 | 15 | 50 | 50 | 50 | |
| 설정표시방식 | 디지털 자동온도제어식 LCD 모니터 | ||||||||
| 응축팬(Φ/W) | 150/4 | 200/6 | 225/9 | 200/9 | 250/16 | 300/100 | 350/100 | ||
| 탱크용량(L) | 4 | 6 | 8 | 17 | 20 | 26 | |||
| 사이즈(LxWxH,(mm)) |
405 x 390 x 400" |
660 x 350 x 410" |
405 x 335 x 730" |
640 x 440 x 410" |
420 x 340 x 790" |
600 X 485 x 755" |
550 x 470 x 930" |
700 x 535 x 930" |
|
| 총 소비전력(Kw/h) | 0.25 | 0.33 | 0.4 | 0.81 | 1.27 | 1.82 | |||
| 전원사양(V) | AC 1Φ 220V 50/60Hz | ||||||||
모든 제품의 외관 및 사양 등은 제품개선을 위해 예고없이 변경 될 수 있습니다. (옵션 : ±0.1℃ 온도제어, -80℃ 초저온 냉각기, 주문제작)
FLOW DIAGRAM 계통도
- ACompressor
- BAircooled Condenser
- CFilter Drier
- DExpansion Tube
- EEvaporator & Tank
- FLevel Sensor
- GCirculation Pump
- HWater Supply
- IWater Return
- JDrain Valve
PURPOSE OF USE 적용분야
-
- 레이저기계, 용접기, CNC조작기, 와이어컷팅, 사출/성형기기, 연삭기,
고주파 및 초음파장치,
- 레이저기계, 용접기, CNC조작기, 와이어컷팅, 사출/성형기기, 연삭기,
-
- 연구실실험장비, 화학반응실험기, 의료기기,
-
- 전산실, 컴퓨터전산실, 반도체장비, 각종 열반응 다기능용
