Cooling & Heating System

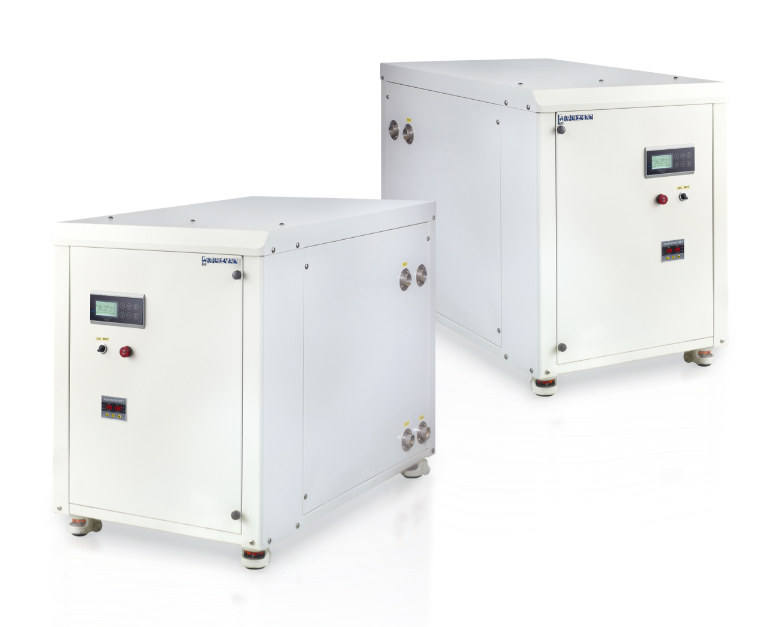

지열/수열 사이클 히트펌프
DH-05HG
FEATURE
- 보조열원 없이 영하 20℃ 혹한기에서도 정상 가동 가능
- 완벽한 안전장치의 내장으로 기계의 수명이 대폭 연장됨
- 기계외부의 특수도색 및 내부의 특수재질로 녹슬지 않도록 구성
- 사용중에 불편이 없도록 진동방지장치와 소음 감음 장치를 적용
- 모든 운전상태를 카운터나 안방 또는 편리한 곳에서 모니터에 의해서 확인하며 조작
standard Specification 표준사양
| 제품명 | DH-05HG | |
|---|---|---|
| 성능 | 기계형식 | 지열 |
| 난방능력 | 19,800 | |
| 축열탱크온도(℃) | 55-60 | |
| 기계출수온도(℃) | 60-65 | |
| 온수유량(Kg/min) | 58 | |
| 냉방능력(Kcal/h) | 21,500 | |
| 압축기 | 형식 | Scroll |
| 난방소비전력(Kw/h) | 6.3 | |
| 냉방소비전력(Kw/h) | 5.7 | |
| 송풍기 | 규격(Φ x kW × P × EA) | ** |
| 풍량 | ** | |
| 수배관(IN/OUT) | 25A | |
| 외형치수(L × W × H(mm)) | 605 x 780 x 875 | |
| 사용냉매 | R-410A | |
| 냉매제어(팽창밸브형식) | 전자식 | |
| 안전장치 | 역상감지, 과전류계전기, 고저압스위치, 압축기과열보호, 동파방지보호, 플로우스위치 | |
| 주전원(V) | 3상 4선식 380V 60Hz | |
1. 난방능력은 동절기간 한랭지역에 따라서 변동될 수 있음
2. 난방 및 냉방 전력은 최대의 소비전력임
※ 모든 제품의 외관 및 사양 등은 제품개선을 위해 예고없이 변경 될 수 있습니다.
HEAT PUMP SELECTION CHART 히트펌프선정 조견표
| 1일 입욕자 | 100명 이하 | 150명 이하 | 250명 이하 | |
|---|---|---|---|---|
| 목욕·사우나 | 히트펌프(이원형) | DH-15HC x 1set | DH-20HC x 1set | DH-30HC x 1set |
| 축열탱크(Ton) | 15 | 20 | 30 |
| 제품명 | DHS-20 | DHS-10 | |
|---|---|---|---|
| 농가 | 하우스 평수 | 120~140 | 60~70 |
| 축열탱크(Ton) | 10 | 5 |
탱크온도70℃, 욕조온도43℃, 샤워온도40℃, 급탕량120ℓ/人, 가동율15h/일
| 객실수 | 20실 | 25실 | 40실 | 20실 | 10실 | ||
|---|---|---|---|---|---|---|---|
| 숙박시설 | 히트펌프/급탕용 | DH-15HC x 1set | DH-20HC x 1set | DH-30HC x 1set | DH-20HB x 1set | DH-10HB x 1set | |
| 냉/난방면적 | (坪) | 150 | 200 | 300 | 150 | 75 | |
| (m2) | 495 | 660 | 990 | 495 | 245 | ||
| 냉/난방수탱크(Ton) | 7 | 10 | 15 | 5 | 3 | ||
1. 냉난방면적은 축열방식의 숙박시설(남향)용 기준이며, 건물 단열상태에 따라 다소 차이가 발생할 수 있음
2. 객실기준 : 8평/1실당
PURPOSE OF USE 적용분야
-
-
목욕탕, 사우나, 찜질방, 수영장, 호텔, 모텔, 기숙사, 연수원, 요양원,
펜션, 콘도, 오피스텔
-
목욕탕, 사우나, 찜질방, 수영장, 호텔, 모텔, 기숙사, 연수원, 요양원,
-
- 비닐하우스, 화훼단지, 육모장, 양돈, 양어장, 교회, 성당, 사찰, 기도원
-
- 병원, 학교, 상가, 공장, 업무용빌딩
